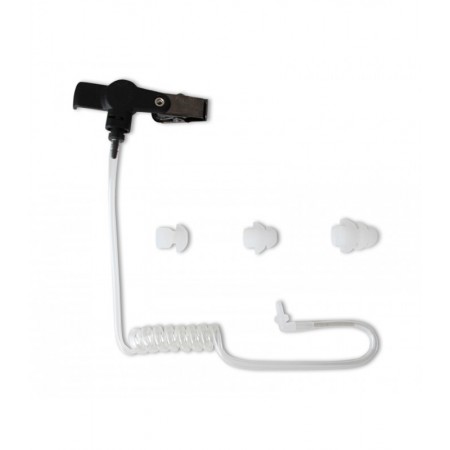

Microphone oreillette compatible Airbus TPH900 Tetrapol Antares

Ursprünglicher Preis war: €49,90Aktueller Preis ist: €14,97.
Next Product Image
Product image
Product image
Product image
-80%
Product image
Product image
Product image
Product image

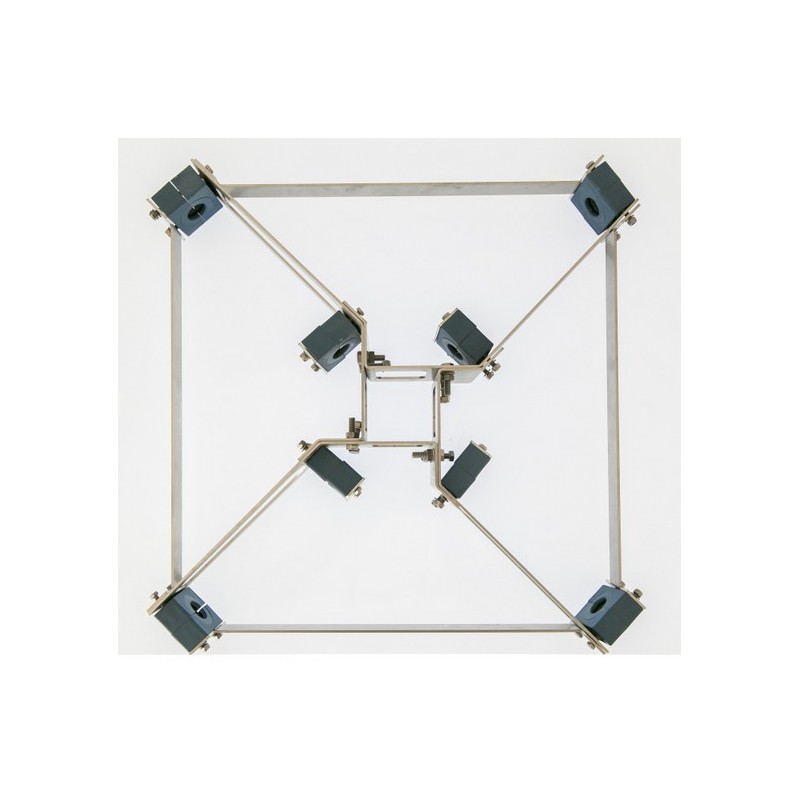

Antenne cubical quad 5 bandes 1012151720m Status Quad

Ursprünglicher Preis war: €899,00Aktueller Preis ist: €179,80.

Artikelnummer: 8947858644 Kategorie:

Beschreibung

Caractéristiques techniques:

Les cannes sont réalisées en fibre de verre

Il y a une alimentation  par bande, il est nécessaire de réaliser un stub avec du câble 75 ohms pour l’adaptation d’impédance en 50 ohms.

Un commutateur d’antenne est conseillé pour avec une seule ligne coaxiale.

Câble d’antenne utilisé pour la confection des cadres:

Section nominale du câble: 6 mm²

Diamètre du brin: 3.10 mm

Résistance à la traction du fil: 90-140 MPa

Poids nominal: 16,57 kg / km

20m 7,07 dBi 12,09 dBi 26,43 dBi 22,34 dBi 17m 6,7 dBi 11,79 dBi 33,4 dBi 24,72 dBi 15m 6,4 dBi 11,45 dBi 39,28 dBi 25,92 dBi 12m 6,27 dBi 11,36 dBi 37,28 dBi 33,89 dBi 10m 6,86 dBi 11,9 dBi 21,63 dBi 21,19 dBi
BAND Gain espace libre Gain réel en espace libre Rapport Av/Ar en espace libre Rapport Av/Ar réel

Caractéristiques techniques:

Éléments 2 Longueur du boom 2,55m Rayon de braquage 2,95m Section du boom Carré de 70x70mm Épaisseur du boom 2 mm Poids 23,2 Kg Puissance max 5 Kw Impédance 75 ohms
Bande 20/17/15/12/10m

Téléchargement de la modélisation EZNEC
