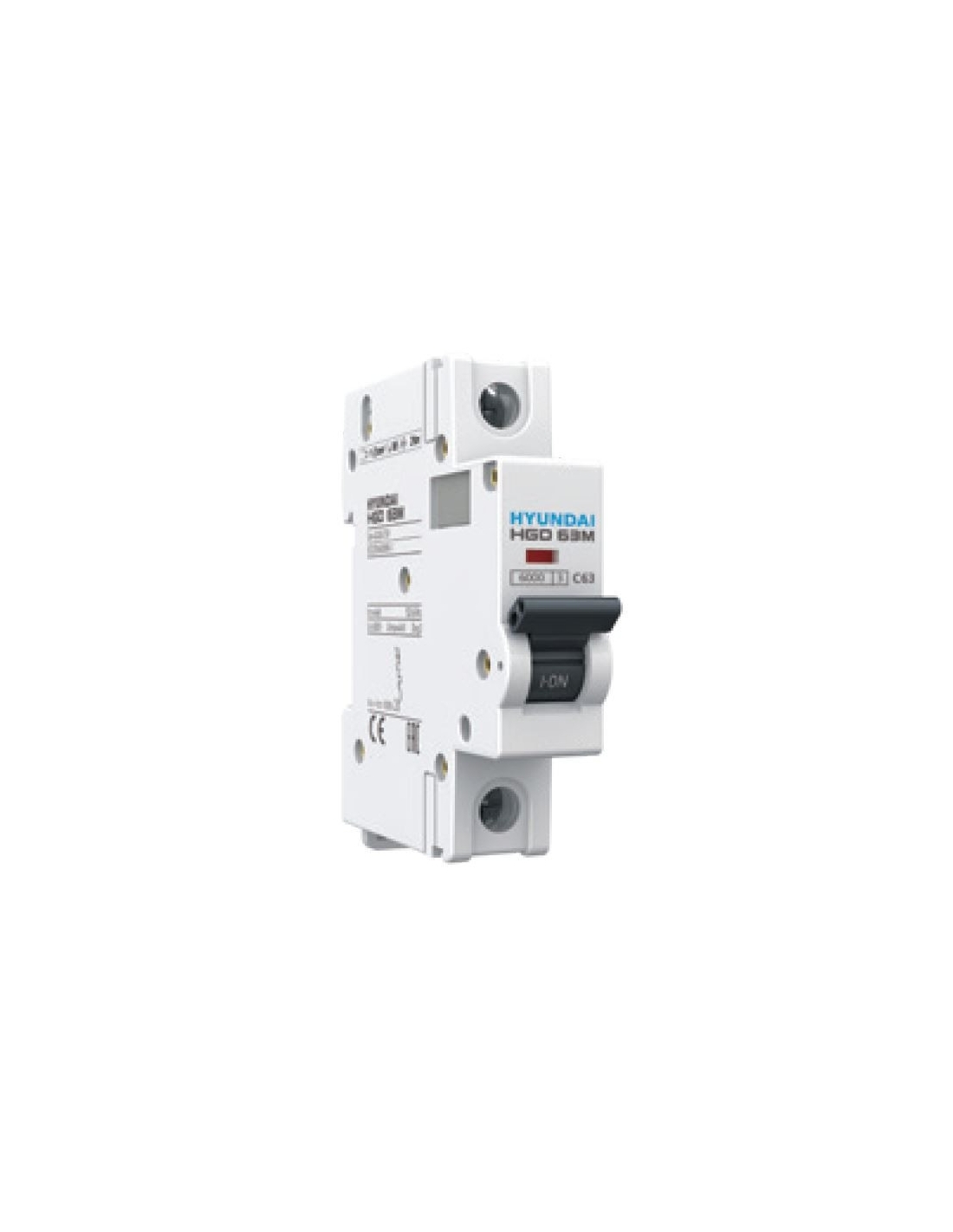

Disjoncteur magnéto-thermique 1 pôle 16A – Hyundai Electric

Beschreibung

Disjoncteur magnéto-thermique 1 pôle 16A 6kA courbe C, pour protection contre courts-circuits et surcharges dans les installations monophasées ou machinerie. Avec un pouvoir de coupure assigné de 6kA, protection active des pôles avec indication de l’état. Fabriqué en matériel thermoplastique ignifuge et selon la norma de référence IEC/EN60898-1. Haute fiabilité et prestations offrant un nombre élevé de cycles de travail.

Comme principales caractéristiques de cette gamme de produits, nous pouvons souligner:

• Design et structure compacte
• 13 plaques dans la chambre d’extinction pour un refroidissement efficace de l’arc
• Mécanisme de déclenchement libre. L’interrupteur se déclenche également si l’on force la position activée (ON)
• Indication visuelle de l’état
• Permet le montage de nombreux accessoires

Caractéristiques principales:

• Marque: Hyundai Electric
• Référence du fabricant: HGD63-M1P016C
• Intensité nominale du disjoncteur (In): 16A
• Nombre de pôles: 1
• Pas: 1 module
• Pouvoir de coupure (Icn): 6000A (6kA) (Ics=100% icn)
• Tension d’emploi maximale (Ue): 240/415Vac, 50/60Hz
• Courbe de déclenchement: C
• Tension assignée d’isolement (Ui) : 500Vac
• Tension nominale de résistance aux impulsions (Uimp): 4 KV
• Résistance diélectrique: 2,5kV
• Protection: IP20
• Endurance: ≥10000/20000
• Température de fonctionnement: -5ºC…+55ºC
• Humidité: 95% RH
• Classe de limitation d’énergie : classe 3
• Type de terminal: mâchoire de serrage par vis
• Capacité du terminal maximale: 25mm²
• Couple de serrage maximum: 2 Nm
• Poids: 0,100 Kg
• Dimensions (mm): 80,5x71x17,7mm
• Position de montage: vertical/horizontal
• Matériel de la carcasse et couverture: thermoplastique moulé ignifuge
• Permet le montage d’éléments auxiliaires: OUI
• Norme: CE; IEC/EN60898 -1
